Benchy là một công cụ tuyệt vời để kiểm tra cài đặt máy in 3D và xác định các vấn đề tiềm ẩn. Mỗi mô hình thử nghiệm các chức năng in khác nhau, chẳng hạn như cài đặt rút dây nhựa (retraction), cầu nối (bridging) và góc nhô ra (overhang angles). Việc kiểm tra các bản in đa dạng này cho phép bạn hiểu cách máy của mình hoạt động trong nhiều tình huống khác nhau.
Việc chuyển đổi giữa các mô hình thử nghiệm cũng giúp bạn tìm ra những chi tiết hiệu chỉnh nhỏ, như độ chính xác của bản in và độ linh hoạt của các khớp nối. Điều này giúp việc khắc phục sự cố trở nên dễ dàng hơn nhiều, vì bạn có thể sửa chữa các vấn đề một cách nhanh chóng thay vì mắc kẹt với những bản in phức tạp bị lỗi. Khi bạn thử nghiệm các mô hình kiểm tra này, bạn sẽ nhận thấy những thay đổi nhỏ trong cài đặt slicer hoặc phần cứng máy in có thể tạo ra sự khác biệt lớn như thế nào.
Cali Cat Cải Thiện Các Kiểm Tra In Ấn Cơ Bản
Kiểm tra cầu nối, độ bám dính bàn in và hiệu chỉnh tổng thể
Mô hình Cali Cat là một bản in nhỏ có thể cho bạn biết máy in của bạn xử lý các phần nhô ra, chi tiết và độ bám dính bàn in tốt đến mức nào. Nó in nhanh, vì vậy bạn có thể nhanh chóng xem liệu máy in của mình có bất kỳ vấn đề nào với độ bám dính của bàn in hay không. Nếu bạn thấy các vấn đề nhỏ như in cầu nối bị chảy xệ (bridging) hoặc các góc bị cong vênh, bạn có thể khắc phục chúng bằng cách thay đổi cài đặt làm mát hoặc lớp đầu tiên.
Cali Cat nhỏ nhưng có một số tính năng quan trọng để kiểm tra, chẳng hạn như hiện tượng dây tơ (stringing) giữa tai hoặc đuôi. Để khắc phục điều này, bạn có thể điều chỉnh khoảng cách rút dây nhựa (retraction distance) hoặc tốc độ quạt. Một bản Cali Cat được in ra mịn màng và chính xác có nghĩa là máy in của bạn đã sẵn sàng cho những bản in lớn hơn và phức tạp hơn.
Thiết kế dễ sử dụng của Cali Cat cho phép bạn thấy máy in của mình xử lý các phần nhô ra như thế nào khi bạn thử các loại sợi nhựa (filament) hoặc cài đặt slicer khác nhau. Ví dụ, nếu bạn thấy các lớp bị chảy xệ quanh cằm của mèo, bạn có thể giảm tốc độ in hoặc cải thiện khả năng làm mát. Bằng cách thử nghiệm những thay đổi này trên một mô hình nhỏ, bạn có thể tránh các vấn đề khi in các bộ phận lớn hơn trong tương lai.
Cube XYZ Tinh Chỉnh Độ Chính Xác Kích Thước và Tỷ Lệ
Quan sát sự nhất quán về kích thước, độ sắc nét góc cạnh và độ tin cậy về tỷ lệ
Cube hiệu chuẩn XYZ là một công cụ không thể thiếu để kiểm tra độ chính xác của máy in của bạn trong ba chiều. Sau khi in, bạn có thể đo từng cạnh bằng thước kẹp để đảm bảo nó có chiều dài, chiều rộng và chiều cao chính xác. Nếu các phép đo không khớp, bạn thường có thể khắc phục bằng cách thay đổi cài đặt bước trên mỗi milimét (steps-per-millimeter) hoặc tốc độ đùn (flow rate).
Độ sắc nét của các góc cạnh của khối cũng có thể cho bạn biết liệu máy in có vấn đề hay không. Nếu các góc bị bo tròn hoặc các đường lớp không nhất quán, bạn có thể cần siết chặt dây đai hoặc giảm cài đặt gia tốc. Điều này sẽ giúp bạn có được hình dạng hình học nhất quán và ngăn các bản in trở nên lớn hơn hoặc phức tạp hơn và bị biến dạng.
Bằng cách kiểm tra máy in với các khối có kích thước khác nhau, bạn có thể đảm bảo rằng nó vẫn chính xác ở các tỷ lệ lớn hơn. Nếu các khối nhỏ hơn in tốt nhưng các khối lớn hơn không tốt, đó có thể là do máy in đã bị hao mòn, trục Z bị lệch hoặc môi trường in quá nóng. Thường xuyên kiểm tra những điều này sẽ giúp bạn duy trì máy in của mình tạo ra các bản in đáng tin cậy và có thể lặp lại.

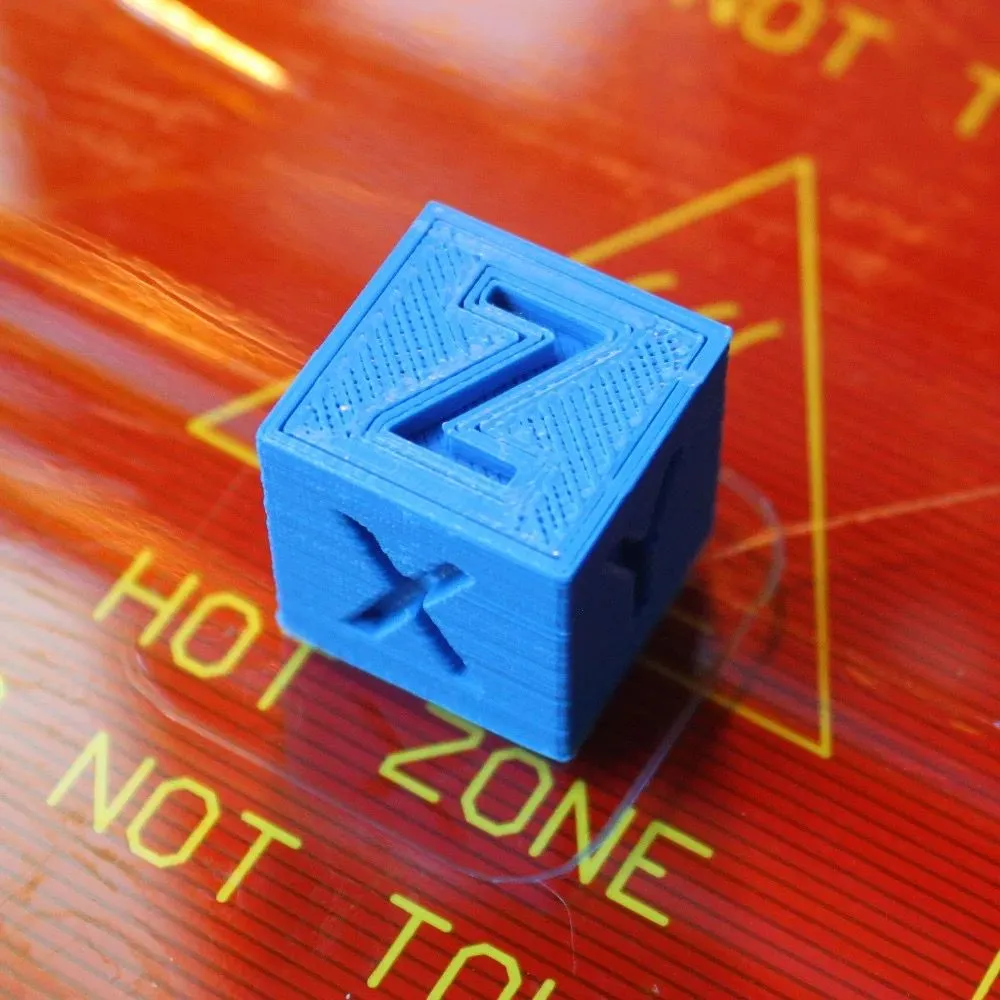

Mô hình test Cube XYZ giúp hiệu chỉnh độ chính xác kích thước máy in 3D
3D Hubs Marvin Nhấn Mạnh Khả Năng In Cầu Nối và Chi Tiết
Kiểm tra vòng cầu nối, căn chỉnh lớp và các chi tiết nổi nhỏ
Marvin nổi tiếng với vòng móc khóa độc đáo và biểu tượng nổi nhỏ ở phía trước. Đây là một thử nghiệm tuyệt vời để kiểm tra cài đặt làm mát và cầu nối của bạn. Điều chỉnh khả năng làm mát hoặc tốc độ in cầu nối nếu bạn thấy bất kỳ sự chảy xệ hoặc sợi nhựa bị rơi nào trong khu vực vòng. Mô hình này cũng cho bạn thấy ngay lập tức nếu bạn không rút dây nhựa hoặc làm nóng sợi nhựa đúng cách.
Phần đỉnh hình tròn của mô hình cũng giúp phát hiện các lỗi vòng tròn hoặc hiện tượng đùn nhựa không đều. Nếu bạn thấy các đường vân hoặc sự dịch chuyển ảnh hưởng đến bề mặt mịn của Marvin, hãy siết chặt dây đai hoặc điều chỉnh tốc độ slicer.
Giống như Benchy, Marvin nhỏ nên bạn có thể thử nghiệm nhiều bản in trong thời gian ngắn. Bạn có thể thử nghiệm các nhiệt độ đầu phun hoặc tốc độ in khác nhau trên các bản Marvin khác nhau mà không tốn quá nhiều sợi nhựa. Bạn sẽ biết các điều chỉnh hiệu chuẩn của mình đang hoạt động nếu bạn thấy sự cải thiện trong việc in cầu nối, sự đồng đều của lớp và các chi tiết sắc nét.
Tolerance Gauge Tiết Lộ Khe Hở Và Điểm Ma Sát
Xác định giá trị bù, đánh giá độ khít của chi tiết và ngăn ngừa kẹt
Tolerance Gauge (Thước đo dung sai) là một bản in nhỏ với các chốt hoặc khe có kích thước khác nhau. Bằng cách kiểm tra xem chốt nào khớp dễ dàng và chốt nào không, bạn có thể tìm ra cài đặt hoàn hảo cho máy in 3D của mình. Bằng cách này, bạn có thể đảm bảo các bộ phận của mình di chuyển trơn tru, không bị giãn nở quá nhiều hoặc thậm chí chọn đúng loại sợi nhựa.
Bạn có thể điều chỉnh cài đặt rút dây nhựa hoặc nhiệt độ nếu các bộ phận của bạn quá chặt. Nếu dung sai quá lỏng, bạn có thể thực hiện các thay đổi tương tự đối với cài đặt slicer của mình. Hãy chú ý đến bất kỳ vết lồi hoặc cục u nào trên các bộ phận của bạn, đặc biệt là ở những nơi chúng tiếp xúc.
Nếu bạn thấy hiện tượng dây tơ giữa các chốt, bạn có thể cần giảm nhiệt độ đầu phun hoặc tăng tốc độ di chuyển. Nếu bạn không thể làm cho các bộ phận của mình di chuyển trơn tru với khoảng cách chính xác, đã đến lúc kiểm tra cài đặt máy in của bạn.

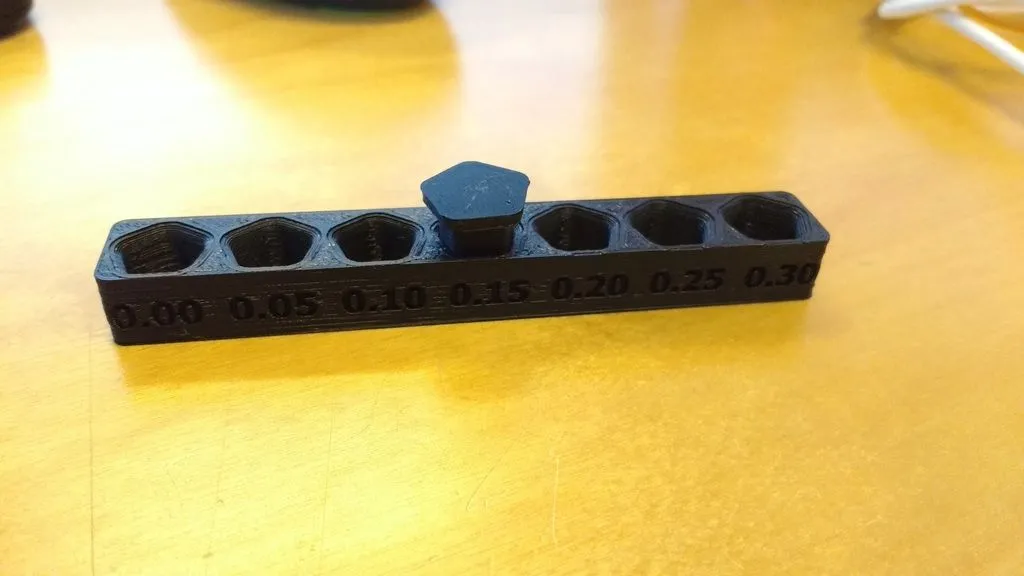

Mô hình Tolerance Gauge kiểm tra dung sai khớp nối và khe hở của bản in 3D
Articulated Dragon Xác Nhận Độ Chính Xác Khớp Nối Tại Chỗ
Đảm bảo các đoạn bản lề vẫn linh hoạt mà không bị dây tơ hoặc dính lớp
Bạn đã bao giờ thấy bản in rồng có khớp nối chưa? Chúng còn được gọi là “in-in-place” vì máy in 3D in tất cả các phân đoạn liên tục. Các phân đoạn này có các khớp bản lề di chuyển sau khi bản in hoàn tất. Thiết kế này cực kỳ hữu ích trong việc tìm ra các vấn đề về rút dây nhựa. Nếu cài đặt rút dây nhựa không chính xác, các khoảng trống nhỏ giữa các phân đoạn có thể bị lấp đầy bằng sợi nhựa bị vương vãi. Vì vậy, nếu bạn nhận thấy bất kỳ khoảng trống nào, chỉ cần điều chỉnh khoảng cách hoặc tốc độ rút dây nhựa là bạn sẽ có kết quả tốt.
Ngoài ra, thân rồng có thể giúp xác định xem việc căn chỉnh bàn in có bị sai lệch hay không. Nếu một số khớp bản lề bị kẹt trong khi những khớp khác hoạt động, bề mặt xây dựng có thể hơi cao hơn ở một bên. Vì vậy, hãy dành chút thời gian để căn chỉnh bàn in và đảm bảo mọi thứ đều trơn tru. Bằng cách này, mỗi phân đoạn có thể di chuyển như mong muốn và bạn sẽ có một con rồng không chỉ đẹp mắt mà còn có chức năng.
Nếu bạn nhận thấy hiện tượng dây tơ hoặc các vết lồi giữa các phân đoạn, hãy xem xét kỹ hơn và thực hiện các điều chỉnh cần thiết. Bạn sẽ ngạc nhiên khi thấy con rồng của mình sẽ trông và hoạt động tốt hơn rất nhiều. Cuối cùng, bạn sẽ tìm thấy nhiều hơn không chỉ rồng với các khớp nối như vậy: một số nhà thiết kế cũng tạo ra bộ xương khủng long, động vật hoang dã, và nhiều thứ khác.
Temperature Tower Tối Ưu Nhiệt Độ Đầu Phun Và Hiệu Suất
Tinh chỉnh nhiệt độ in để giảm hiện tượng dây tơ, đổi màu hoặc cong vênh
Một tháp nhiệt độ (temperature tower) cho phép bạn in các phần khác nhau ở các nhiệt độ khác nhau. Bạn có thể tìm thấy phạm vi nhiệt độ hoàn hảo cho sợi nhựa của mình bằng cách xem phần nào trông tốt nhất. Nếu quá nóng, sợi nhựa có thể không dính vào nhau tốt hoặc có màu lạ. Nếu quá lạnh, sợi nhựa có thể không chảy ra hết hoặc không dính vào bàn in.
Hãy quan sát cách sợi nhựa kết dính ở mỗi nhiệt độ. Nếu có ít hiện tượng dây tơ hơn ở một điểm nhất định, đó có thể là nhiệt độ tốt nhất. Bạn cũng có thể thay đổi tốc độ quạt để cải thiện quá trình. Một số vật liệu cần làm mát nhiều hơn ở nhiệt độ cao hơn.
Hãy xem xét cách mỗi phần tách ra khỏi giá đỡ và liệu nó có bị cong vênh gần đáy hay không. Ngay cả một thay đổi nhỏ về nhiệt độ cũng có thể ảnh hưởng đến khả năng bám dính và co rút của sợi nhựa. Khi bạn tìm thấy nhiệt độ hoàn hảo, bạn có thể in những vật thể mịn hơn và không phải tiếp tục thử các cài đặt khác nhau.

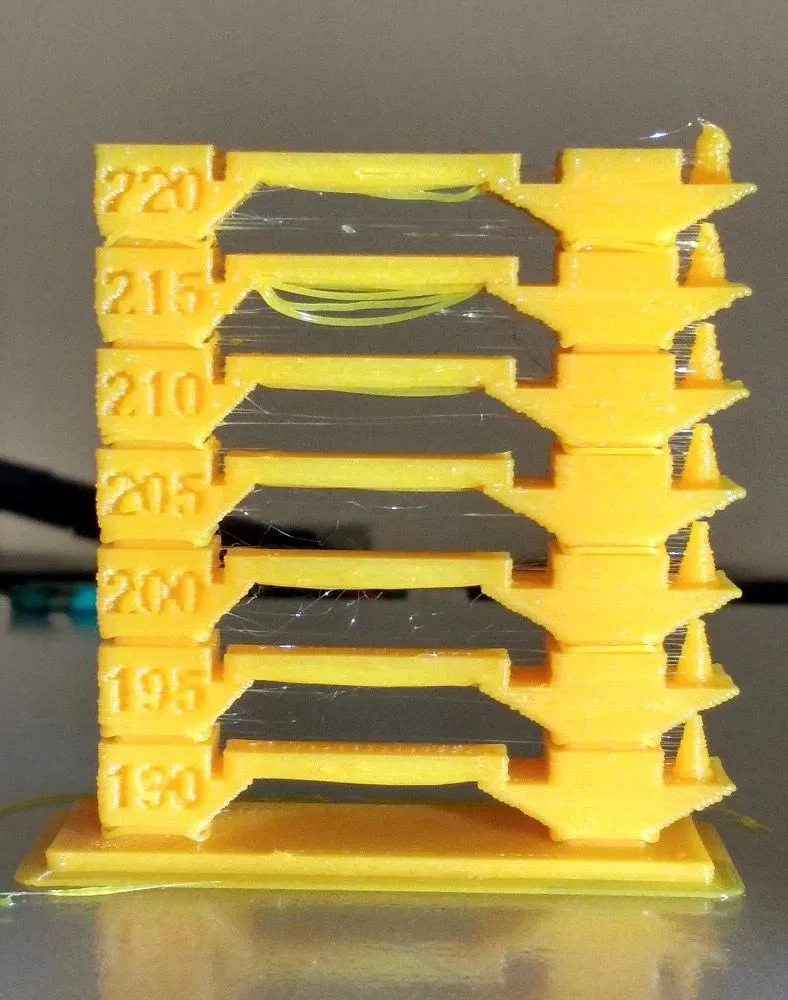

Tháp nhiệt độ (Temperature Tower) tối ưu nhiệt độ in filament cho máy in 3D
All-in-One Print Kết Hợp Nhiều Tính Năng Khó
Phân tích trụ, phần nhô ra, cầu nối cong và các yếu tố hình học nhỏ
Bản in hiệu chuẩn All-in-One là một công cụ đáng tin cậy giúp giải quyết mọi thách thức của máy in của bạn. Nó bao gồm các bài kiểm tra phần nhô ra (overhang), các trụ nhỏ (pillars), các cầu nối (bridging spans) và thậm chí cả các chi tiết dập nổi văn bản, tất cả trong một lần in. Bằng cách này, bạn không lãng phí sợi nhựa mà vẫn có được cái nhìn rõ ràng về cách máy in của bạn được hiệu chuẩn. Bạn có thể nhanh chóng phát hiện các khu vực cần chú ý, như các phần nhô ra dốc.
Bạn cũng có thể so sánh các phần khác nhau của cùng một bản in để xem tốc độ quạt hoặc nhiệt độ in thay đổi ảnh hưởng đến từng tính năng như thế nào. Nếu các trụ trông đẹp nhưng hiện tượng dây tơ là một vấn đề, bạn biết chính xác cần phải sửa gì. Sau khi thay đổi cài đặt slicer, hãy in lại cùng một tệp và quan sát những cải tiến diễn ra.
Mô hình này cho phép bạn kiểm tra nhiều thứ cùng lúc, giúp việc tinh chỉnh máy in của bạn dễ dàng hơn. Bạn có thể chỉ cần hai hoặc ba lần điều chỉnh để có được kết quả hoàn hảo cho mỗi tính năng. Bạn có thể tự tin giải quyết các thiết kế phức tạp hơn sau khi có được một bản in All-in-One sạch sẽ.
Mô Hình Tree Frog Kiểm Tra Đường Cong và Phần Nhô Ra
Đánh giá các chi cong, lớp mỏng và các góc ẩn nhỏ
Mô hình Tree Frog (Ếch cây) là một cách tuyệt vời để phát hiện bất kỳ vấn đề nào với phần nhô ra (overhang) hoặc in cầu nối (bridging). Các bề mặt tròn và chân có góc cạnh của ếch có thể nhanh chóng cho thấy liệu có bất kỳ lớp bị chảy xệ hoặc vấn đề rút dây nhựa nào không. Hãy chú ý kỹ đến các chuyển tiếp giữa các phần cong; bạn có thể tìm thấy bất kỳ vấn đề rút dây nhựa nào ở đó.
Nếu các chi của bạn mịn màng, máy in của bạn có thể xử lý các thay đổi hướng mà không để lại các đường nối. Tuy nhiên, nếu bạn nhận thấy các vết lồi dọc theo các cạnh cong, bạn có thể cần điều chỉnh cài đặt gia tốc (acceleration) và giật (jerk). Tinh chỉnh các cài đặt này sẽ đảm bảo các đường lớp nhất quán và ngăn ngừa sự dịch chuyển đột ngột trong chuyển động in.
Hình dạng thân thiện này cũng kiểm tra độ bám dính nơi các dấu chân nhỏ của ngón chân chạm vào bề mặt xây dựng. Nếu một số ngón chân bị nâng lên hoặc cong vênh, bạn có thể cần điều chỉnh nhiệt độ bàn in hoặc thêm vành (brim). Bằng cách có được một bản in ếch cây cân bằng, bạn sẽ biết mình có khả năng kiểm soát hợp lý đối với hình học cong, độ bám dính bàn in và các phần nhô ra vừa phải.

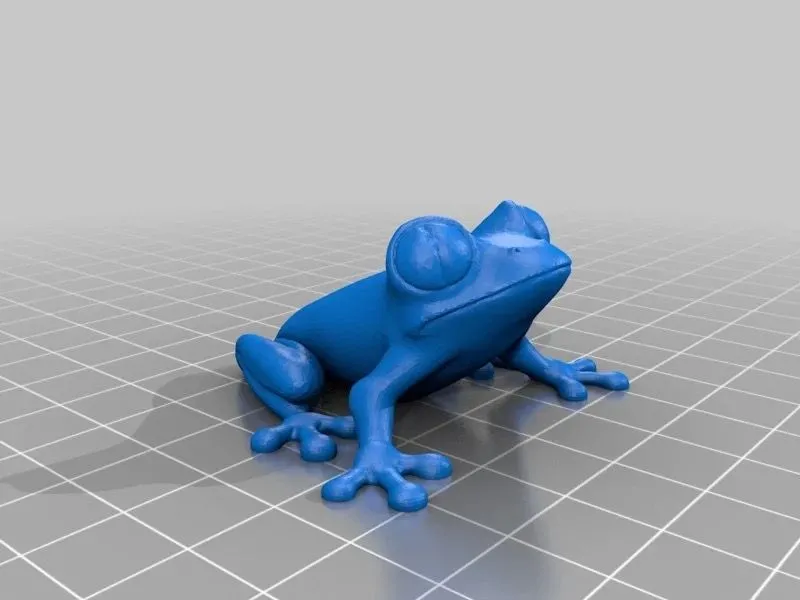

Mô hình Tree Frog đánh giá khả năng in cong và phần nhô ra (overhang) của máy in 3D
Mô Hình Low-poly Bulbasaur Nổi Bật Các Góc Cạnh Và Cạnh Sắc Nét
Kiểm tra các mặt phẳng sắc nét, đùn nhựa nhất quán và ranh giới mặt rõ ràng
Một hình thể low-poly như Bulbasaur có thiết kế đa diện hoàn hảo để kiểm tra xem máy in của bạn có thể sao chép chính xác các bề mặt góc cạnh hay không. Mỗi mặt phẳng phải trông sắc nét và rõ ràng, không có cạnh mờ hoặc sợi nhựa thừa. Bạn có thể thay đổi tốc độ dòng chảy (flow rate) và tốc độ in để cải thiện chi tiết nếu bạn thấy bất kỳ đường vân nào.
Một điều cần thiết khác cần xem xét là liệu máy in có in nhất quán trên các bề mặt phẳng hay không. Những vấn đề nhỏ như sọc (banding) hoặc nốt sần (zits) có thể có nghĩa là cần điều chỉnh cài đặt rút dây nhựa hoặc hệ số đùn (extrusion multiplier). Nếu bạn làm điều đó, bạn có thể loại bỏ các khuyết điểm và giữ các đường đa giác sắc nét của hình thể.
Mô hình này cũng cho thấy nơi các lớp gặp nhau ở các góc nhọn. Nếu các mặt phẳng lẽ ra phải gặp nhau một cách mượt mà nhưng lại có các bước hoặc khoảng trống có thể nhìn thấy, điều đó có thể có nghĩa là độ căng dây đai hoặc độ rơ cơ học trong khung bị sai lệch. Nếu bạn thấy những chuyển tiếp này, bạn có thể sửa bất kỳ bộ phận lỏng lẻo nào trước khi in bất kỳ thứ gì phức tạp hơn.

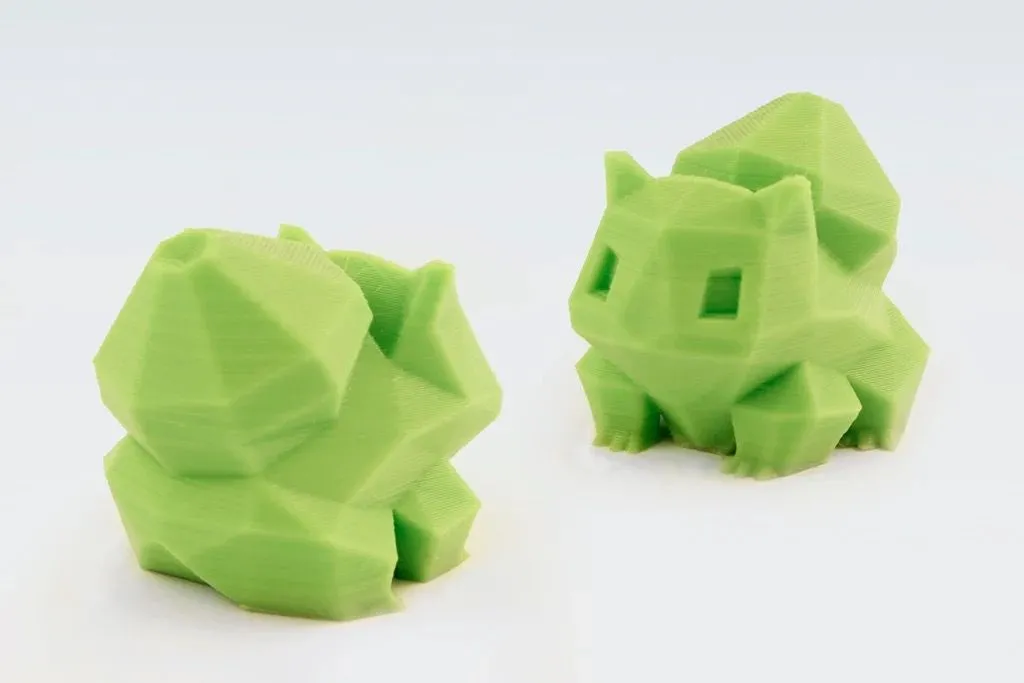

Mô hình Bulbasaur Low-poly kiểm tra độ sắc nét góc cạnh và đùn nhựa nhất quán
Nơi tìm các mô hình test
Bạn có thể tìm thấy nhiều phiên bản và biến thể của tất cả các mô hình test máy in 3D này. Nếu bạn muốn các mô hình cụ thể mà chúng tôi đã nêu trên, đây là danh sách tiện dụng của tất cả chúng, kèm theo liên kết tải xuống.
| Mô Hình Test Máy In 3D | Liên Kết |
|---|---|
| Cali Cat | https://www.thingiverse.com/thing:1545913 |
| XYZ Cube | https://www.thingiverse.com/thing:1278865 |
| 3D Hubs Marvin | https://www.thingiverse.com/thing:215703 |
| Tolerance Gauge | https://www.thingiverse.com/thing:2358017 |
| Articulated Dragon | https://www.thingiverse.com/thing:5337105 |
| Temperature Tower | https://www.thingiverse.com/thing:2615842 |
| All-in-One Calibration Test | https://www.thingiverse.com/thing:2656594 |
| Treefrog model | https://www.thingiverse.com/thing:18479 |
| Low-poly Bulbasaur | https://www.thingiverse.com/thing:327753 |
Tận dụng các mô hình này để nâng tầm trải nghiệm in ấn của bạn
Thay vì chỉ sử dụng một đối tượng thử nghiệm, việc in nhiều mô hình khác nhau có thể giúp bạn khắc phục sự cố máy in 3D của mình. Mỗi thiết kế cung cấp những manh mối về các vấn đề có thể xảy ra như lỗi rút dây nhựa, lỗi in hoặc lệch cơ học. Bạn có thể sử dụng những manh mối này để thay đổi cài đặt slicer hoặc phần cứng nhằm đảm bảo bản in của bạn tốt hơn và đáng tin cậy hơn.
Sử dụng các đối tượng thử nghiệm khác nhau cũng làm cho quá trình trở nên thú vị vì bạn có thể thấy ngay máy in của mình đang hoạt động như thế nào ở các khu vực khác nhau. Trải nghiệm này với dung sai chặt chẽ và các bề mặt cong khiến bạn tự tin hơn khi thực hiện các dự án phức tạp hơn trong tương lai. Hãy tiếp tục thử nghiệm với các mô hình này và thực hiện các thay đổi khi cần, và máy in 3D của bạn sẽ luôn sẵn sàng cho bất cứ điều gì bạn đưa ra!
